ระบบทางเข้าประตูหมุน ESD อัตโนมัติ

บทที่หนึ่ง ขาตั้งกล้องหมุนได้

1. ประตูหมุนขาตั้งกล้องอัตโนมัติเต็มรูปแบบ

2. ประตูหมุนขาตั้งกล้องกึ่งอัตโนมัติ

3. ประตูหมุนขาตั้งกล้องแบบกลไก



การทำงาน พีพารามิเตอร์ หมวดหมู่หลัก	ร็อดดาวน์อัตโนมัติ	ขึ้นอัตโนมัติ	โหมดขับเคลื่อนสิ่งกีดขวางลูกกลิ้ง	กำลังรีเซ็ตโหมด	ฟังก์ชั่นการลงทะเบียน	ผ่านจอแสดงผล	ชุดส่งลูกทางเดียว	ป้องกันการรวบรวมข้อมูลน่ากลัว
อัตโนมัติอย่างเต็มที่	√	√	มอเตอร์แรงบิด	มอเตอร์แรงบิด	√	√	√	√
ขาตั้งกล้องกึ่งอัตโนมัติ ประตูหมุน	√	×	เอ็มanpower	ฤดูใบไม้ผลิ	√	√	√	√
ยกเลิกการรีเซ็ตทางกล ตู่ขาตั้งกล้องหมุนได้	×	×	กำลังคน	ฤดูใบไม้ผลิ	×	×	√	×



พารามิเตอร์ทางเทคนิค:

ผม. ประตูหมุนขาตั้งกล้องแนวตั้ง

คำอธิบาย: ประตูหมุนมีขาตั้งพื้นฐานเพื่อควบคุมการเข้าถึงอย่างราบรื่นและมีประสิทธิภาพโดยการทำงานขั้นพื้นฐาน และยังป้องกันสิ่งผิดกฎหมายในและ

ออก.ตัวเครื่องออกแบบมาอย่างดี กันสนิม ทนทาน และสามารถต้านทานการทำลายภายนอกได้

1.การเก็งกำไรทางเทคโนโลยี:
โครง: เหล็กกล้าไร้สนิมเกรด 304
ข้อมูลจำเพาะ: 420*330*990mm
น้ำหนัก: 40kg
ความยาวแขน: 510mm
ศูนย์เครื่องจักร: มอเตอร์เทคโนโลยีเยอรมันนำเข้า
แรงดันลอจิก: 24v
2. ฟังก์ชัน:
2.1.ทางเท้าเดี่ยว/คู่---ควบคุมในทิศทางเดียวหรือทั้งสองทาง
2.2.A การดำเนินการล็อคที่ถูกต้องสามารถอนุญาตได้หนึ่งครั้งในครั้งเดียว
ปกติเปิด---เครื่องจะปลดล็อคเมื่อได้รับสัญญาณที่ถูกต้อง
2.3.มันจะล็อคโดยอัตโนมัติถ้าทางเดินผ่าน turnstile ไม่เสร็จภายในเวลาที่กำหนดไว้ล่วงหน้า, เวลาที่ตั้งไว้สามารถปรับได้โดยการเปลี่ยนพารามิเตอร์
3. การกำหนดค่าฉุกเฉิน:
ขาตั้งกล้องจะหล่นลงโดยอัตโนมัติโดยการปิดเครื่องหรือด้วยมือเพื่อให้มีทางเดินที่ชัดเจนสำหรับการหลบหนีในกรณีฉุกเฉิน
4. อินเทอร์เฟซ: หนึ่งพอร์ตมาตรฐาน - RS485 (สามารถเพิ่มอินเทอร์เฟซ)
5. แผงควบคุมพร้อมฟังก์ชันนับและ LED ดิจิตอล
6.ไฟจราจร:
สัญลักษณ์กาชาดจะสว่างขึ้นเพื่อระบุว่าหน่วยไม่สามารถผ่านได้ และลูกศรสีเขียวระบุทิศทางของการส่งผ่านที่อนุญาต
7.ความเร็วในการเปลี่ยนเครื่อง: 20-30 คนต่อนาที
8. สภาพแวดล้อมในการทำงาน:
ในร่มกลางแจ้ง
อุณหภูมิ: －15℃~60℃

9. ไซต์ที่เกี่ยวข้อง: สถานีรถไฟใต้ดิน ท่าเทียบเรือ จุดท่องเที่ยว นิทรรศการ สระว่ายน้ำ พื้นที่ที่อยู่อาศัย การเข้าและออกจากสถานประกอบการ ยามเกตเวย์ การจัดการค่าใช้จ่าย การควบคุมการเข้าถึงพิเศษ





ครั้งที่สอง ประตูหมุนขาตั้งกล้องแบบสะพาน



คำอธิบาย: ประตูหมุนมีขาตั้งพื้นฐานเพื่อควบคุมการเข้าออกอย่างราบรื่นและมีประสิทธิภาพโดยการทำงานขั้นพื้นฐาน และยังป้องกันการเข้าและออกที่ผิดกฎหมายอีกด้วยตัวเครื่องออกแบบมาอย่างดี กันสนิม ทนทาน และสามารถต้านทานการทำลายภายนอกได้
1.การเก็งกำไรทางเทคโนโลยี:
โครง: เหล็กกล้าไร้สนิมเกรด 304
ข้อมูลจำเพาะ: 1200*280*980mm
น้ำหนัก: 70kg
ความยาวแขน: 510mm
ศูนย์เครื่องจักร: มอเตอร์เทคโนโลยีเยอรมันนำเข้า
แรงดันลอจิก: 24v
2. ฟังก์ชัน:
1. ทางเดินเดี่ยว / คู่ --- ควบคุมในทิศทางเดียวหรือทั้งสองอย่าง
2. การดำเนินการล็อคที่ถูกต้องสามารถอนุญาตได้หนึ่งครั้งในครั้งเดียว
3.ปกติเปิด---เครื่องจะปลดล็อคเมื่อได้รับสัญญาณที่ถูกต้อง
4.มันจะล็อคโดยอัตโนมัติถ้าทางเดินผ่าน turnstile ไม่เสร็จภายในเวลาที่กำหนดไว้ล่วงหน้า เวลาที่ตั้งไว้สามารถปรับได้โดยการเปลี่ยนพารามิเตอร์
3. การกำหนดค่าฉุกเฉิน:
ขาตั้งกล้องจะหล่นลงโดยอัตโนมัติโดยการปิดเครื่องหรือด้วยมือเพื่อให้มีทางเดินที่ชัดเจนสำหรับการหลบหนีในกรณีฉุกเฉิน
4. อินเทอร์เฟซ: พอร์ตมาตรฐานหนึ่งพอร์ต-rs485
5.แผงควบคุมพร้อมฟังก์ชันนับและ LED ดิจิตอล
6.ไฟจราจร:
สัญลักษณ์กาชาดจะสว่างขึ้นเพื่อระบุว่าหน่วยไม่สามารถผ่านได้ และลูกศรสีเขียวระบุทิศทางของการส่งผ่านที่อนุญาต
7.ความเร็วในการเปลี่ยนเครื่อง: 20——30 คนต่อนาที
8.สภาพแวดล้อมการทำงาน: ในร่ม/กลางแจ้ง
9.อุณหภูมิ: －15℃~60℃

10. ไซต์ที่เกี่ยวข้อง: สถานีรถไฟใต้ดิน ท่าเทียบเรือ จุดท่องเที่ยว นิทรรศการ สระว่ายน้ำ พื้นที่ที่อยู่อาศัย การเข้าและออกจากสถานประกอบการ ยามเกตเวย์ การจัดการค่าใช้จ่าย การควบคุมการเข้าออกพิเศษ

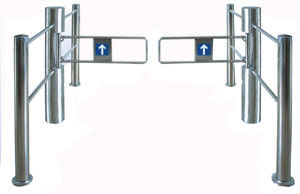

บทที่ 2 สวิง turnstile

I. ข้อมูลจำเพาะของประตูหมุนสวิง / ทางผ่าน

1) ควบคุมสองทิศทาง / ควบคุมทิศทางเดียว

2) ไฟ LED แสดงทิศทาง

3) ความเร็วในการไหล:

A) 50 คน/นาทีในโหมดเปิด

B) 30 คน/นาทีในโหมดปิด

4) สัญญาณเตือนการบุกรุกที่ผิดกฎหมาย

5) ฟังก์ชั่นป้องกันการนัดหยุดงาน

6)ให้เปิด/ปิดสถานะถ้าแหล่งจ่ายไฟล้มเหลว



ข้อมูลจำเพาะ:



ข้อมูลจำเพาะ:

1) หน้าสัมผัสแห้ง: DC12V, 10mA

2) อินเตอร์เฟส RS485

3) สัญญาณแรงดันพัลส์มากกว่า 100ms

4) ทางเดิน: ≤700mm

5) กำลังไฟ: AC220V, 50Hz

6) สภาพแวดล้อมในการทำงาน: อุณหภูมิ :-40 ℃ ถึง 80 ℃

RH ≤90%

7) ขนาด: 1, 400 x 300 x 1, 000mm

สามารถเชื่อมต่อตัวควบคุมการเข้าถึงต่างๆ เช่น เครื่องอ่าน/เขียน IC/ID, ตัวควบคุมปุ่ม,

ตัวควบคุมบาร์โค้ด ตัวควบคุมรหัส ตัวควบคุมลายนิ้วมือ หรือคอมพิวเตอร์



ครั้งที่สอง ข้อมูลจำเพาะของเสาหมุน



1) ควบคุมสองทิศทาง / ควบคุมทิศทางเดียว

หมายเหตุ: เสาหมุนแบบธรรมดาเพียงทิศทางเดียว
2) ไฟ LED แสดงทิศทาง
3) ความเร็วในการไหล:

A) 50 คน/นาทีในโหมดเปิด
B) 30 คน/นาทีในโหมดปิด
4) สัญญาณเตือนการบุกรุกที่ผิดกฎหมาย
5) ฟังก์ชั่นป้องกันการนัดหยุดงาน
6) ให้เปิด/ปิดสถานะถ้าแหล่งจ่ายไฟล้มเหลว

ข้อมูลจำเพาะ:
1) หน้าสัมผัสแห้ง: DC12V, 10mA
2) อินเตอร์เฟส RS485
3) สัญญาณแรงดันพัลส์มากกว่า 100ms
4) ทางเดิน: ≤700mm
5) กำลังไฟ: AC220V, 50Hz/AC110V, 60Hz (อุปกรณ์เสริม)
6) สภาพแวดล้อมการทำงาน: -25to 60degree, RH ≤90%
7) ขนาด: ￠168 x1050mm

8.สามารถเชื่อมต่อตัวควบคุมการเข้าถึงต่างๆ เช่น เครื่องอ่าน/เขียน IC/ID, ตัวควบคุมปุ่ม, ตัวควบคุมบาร์โค้ด, ตัวควบคุมโค้ด, ตัวควบคุมลายนิ้วมือหรือคอมพิวเตอร์

9. สี: ตัวเลือก

10. ไซต์ที่ใช้บังคับ: สถานีรถไฟใต้ดิน, ท่าเรือ, จุดท่องเที่ยว, นิทรรศการ, สระว่ายน้ำ, บริเวณที่อยู่อาศัย, การเข้าและออกจากสถานประกอบการ, ยามเกตเวย์, การจัดการค่าใช้จ่าย, การควบคุมการเข้าถึงพิเศษ



บทที่สาม –ประตูหมุนปีก / แบน



คุณสมบัติ:

• ออกแบบการเคลื่อนไหวที่สมเหตุสมผลและเชื่อถือได้ การวิ่งที่ราบรื่น อายุการใช้งานยาวนาน
• ปีกเปิดเร็วมาก ป้องกันหาง และปรับปรุงความเร็วในการเข้าถึง.
• หลังจากปิดเครื่อง ปีกจะเปิดโดยอัตโนมัติ สร้างช่องโปร่งใส
• พร้อมบอกทิศทางของไฟ LED
• การนำเซ็นเซอร์อินฟราเรดจำนวนหนึ่งมาใช้เพื่อป้องกันการเข้าใช้ทางเท้าอย่างผิดกฎหมายเพื่อปกป้องคนเดินเท้าให้ปลอดภัยและราบรื่นผ่านช่องสัญญาณ
• ป้องกันการหดตัว คนเดินถนนเข้าช่องจากทิศทางตรงกันข้าม แจ้งตำรวจทันที
• ต่อต้านหางคนมากเกินไปที่จะป้องกันสถานการณ์ของการไม่อนุญาต
• ด้วยฟังก์ชั่นรีเซ็ตอัตโนมัติ กล่าวคือ เพื่อรับการล็อคอนุญาตหลังจากเวลาที่กำหนด ไม่มีการล็อค ประตูปีกจะยกเลิกอำนาจนี้โดยอัตโนมัติกลับสู่สถานะเริ่มต้น
• กันน้ำ กันแดด กันหนาว อุณหภูมิสูง
• การติดตั้งด้วยอินเทอร์เฟซส่วนบุคคล เข้ากันได้กับ IC, บัตรประจำตัว และสมาร์ทการ์ดอื่นๆ
• อุปกรณ์อ่านและเขียนอินเทอร์เฟซไฟฟ้าภายนอกแบบรวมเป็นหนึ่งเดียวพร้อมการผสานรวมระบบที่ง่ายดายและข้อต่อต่างๆ ได้อย่างอิสระ
• สามารถขยายไปยังระบบระบุอัตโนมัติ บรรลุการควบคุมการเข้าถึง การเข้าร่วม ค่าธรรมเนียม และฟังก์ชันอื่น ๆ
• บูรณาการกับช่องทางประเภทอื่นด้วยการใช้สินค้า

• วัสดุกล่อง: สแตนเลส สตีล
• โครงสร้างภายใน: โครงสร้างโครงเหล็ก
• ขนาดกล่อง: ดูแผนภาพผลิตภัณฑ์
• ช่องทางกว้าง: ดูแผนภาพผลิตภัณฑ์
• วัสดุปีกแขน: สแตนเลส เหล็ก อะคริลิค ฯลฯ
• แรงดันไฟฟ้าหลัก: DC24V







• สัญญาณควบคุม: อินพุตสัญญาณรีเลย์
• เคล็ดลับแสง: การเคลื่อนไหวสีเขียว, เคอร์ฟิวปลุก
• งานไฟแสดงสถานะเพาเวอร์: DC12V±5%
• ความเร็วที่มีอยู่: โหมดปกติเปิด: 50 ผู้โดยสาร / นาที

โหมดปิดปกติ : 30 ผู้โดยสาร / นาที













• อ่านช่องว่างการติดตั้งแรก: 2
• พื้นที่ติดตั้งแผงควบคุม: 2
• ประตูเปิด, เวลากวาดล้าง: 0.4 วินาที
• อุณหภูมิแวดล้อม: -15 องศา ~ 60 องศา
• ความชื้นสัมพัทธ์: ความชื้นสัมพัทธ์ ≤90% ไม่ใช่เจล

บทที่สี่ - ประตูหมุนความสูงเต็ม

ความสูงเต็ม / ประตูหมุนหมุน:



1.แบบอย่าง:CXT-Z170-1
ประตูหมุนหมุนใช้เทคโนโลยีการควบคุมคนขับขั้นสูงพอใจได้

รูปแบบต่างๆ ของอาคารที่ต้องการควบคุมการเข้าออกโดยการเปลี่ยนแปลงการออกแบบในช่วงต่างๆใช้สำหรับป้องกันความปลอดภัยอุปกรณ์ภายนอกของโรงงาน สนามกีฬา สถานบันเทิง สวนเพื่อความ.

มีการใช้ประตูหมุนแบบหมุนด้วยการออกแบบให้มีการป้อนอัตโนมัติและระบบที่สมบูรณ์มากสามารถเชื่อมต่อเครื่องอ่านระบบควบคุมการเข้าออกระบบตั๋วเช็คอินเพื่อห้ามการเข้าโดยไม่ได้รับอนุญาต

2. โครงสร้าง
2.1 โครงสร้างหลัก
ใช้สเตนเลสทรีทเม้นท์พิเศษ
2.2 โครงสร้างคนขับ
โครงสร้างคนขับคอมไพล์ไปยังระบบควบคุม, ระบบขับเคลื่อน, ล็อคอิเล็กทรอนิกส์เข้าด้วยกันมีขนาดเล็ก เสียงเบา ไม่ต้องบำรุงรักษาความพิเศษของเขาช่วงล่าง สไตล์การขับขี่เป็นของใหม่ของ ACEPLAS นวัตกรรม

เทคโนโลยี.

2.3 มอเตอร์ขับเคลื่อนหลักและตัวควบคุม
มอเตอร์ขับเคลื่อนเป็นมอเตอร์กระแสตรงแบบไม่มีแปรงถ่านปริมาณมอเตอร์และการควบคุมความแรงล่วงหน้าในโลกระบบขับเคลื่อนอัตโนมัติที่แม่นยำสูงสุดภายใต้พลังงานขนาดเล็กจะแทนที่การขับเคลื่อนของมอเตอร์กระแสสลับภายใต้การควบคุมไดรฟ์ VVVF ในปัจจุบัน

ตัวละครหลักของเขามีขนาดเล็ก, กำลังขับที่สูงขึ้น, เสียงต่ำ

ไม่ต้องบำรุงรักษา ต่ำกว่า โมเมนต์ความเฉื่อยการควบคุม การควบคุมที่แม่นยำที่สุดนี้ไม่พอใจกับไดรฟ์มอเตอร์กระแสสลับ

มอเตอร์กระแสตรงของประตูหมุนหมุนใช้ปริมาณดิจิตอลตัวควบคุมการปรับ PWM โดยองค์ประกอบห้องโถงและตัวเข้ารหัสเพลาที่เพิ่มขึ้นด้วยความเร็วการปรับอัตโนมัติและแก้ไขตำแหน่งที่แม่นยำ

3. วิธีวิ่ง:
1.Manual: *ดันด้วยแรง * กดฟรี
2.อัตโนมัติเริ่มต้น/หยุดวิธี
3.อัตโนมัติดำเนินการต่อไปทาง
4. วิธีวิ่งอย่างปลอดภัย (ต้องการเครื่องอ่านระบบโหลดหรือระบบแยกสัตว์)



ตัวเลือก:
• ภายใต้พลังงานหยุด สามารถเปิดล็อคด้วยตนเอง;

• สามารถเพิ่มเครื่องอ่าน, อินเตอร์โฟน, เครื่องหยอดเหรียญและอื่น ๆ ;
• ติดตั้งชิ้นส่วนอะไหล่ข้อต่อขยายในฝาครอบอะลูมิเนียม；
• ออกอุปกรณ์สัญญาณ ； ตรวจสอบเครื่องกำเนิดไฟฟ้าพร้อมอุปกรณ์ ; แหล่งจ่ายไฟด่วน ;
•คอนโทรลคอนโทรลระยะไกลหรือคอนโทรลบอร์ด(เปิด,ปิด,ปฏิเสธ)；
•ฝาครอบกันน้ำ；
•ติดตั้งบอร์ดตกแต่งและฝาครอบกันน้ำ；
•ติดตั้งฝ้าเพดาน ท่อรั่ว เปลี่ยนฝากันน้ำ

(ลูกค้าสามารถต่อท่อเข้ากับระบบระบายน้ำได้)；
•ติดตั้งไฟ.ติดตั้งได้หลายรายการบนหน้าปก

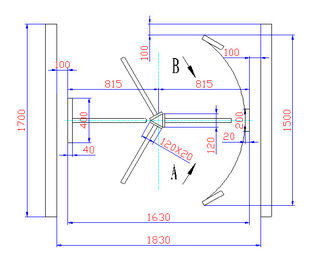

ข้อมูลทางเทคนิคหมุน turnstile:

รุ่น: CXT-Z 170-1

• แรงดันไฟฟ้า:220V
• ควบคุมแรงดันไฟฟ้า:12V
• กำลังไฟ:80W
• ขั้วต่ออินพุต: สัญญาณสวิตช์จุดเชื่อมต่อ
• อุณหภูมิในการทำงาน:-40 °C -----85 °C
• ทำงาน RH:95%
• วัสดุโครงสร้าง:สแตนเลส 202/304
• น้ำหนัก:200KG
• ขนาด:W1630*D1450*H2300MM

ลักษณะการทำงาน:

• การ์ดแปรง, ใช้งานด้วยมือ, คืนที่เดิมโดยอัตโนมัติ
• เดี่ยว, เข้าคู่

• ทุกครั้งที่ประตูหมุนหมุน 120 องศา

ประตูหมุน 3 ชิ้นให้สถานะปิด





ประตูหมุนเต็มความสูง

• คู่มือ
• อัตโนมัติอย่างเต็มที่
• กึ่งอัตโนมัติ
• สามปีก
• สี่ปีก

ฟังก์ชันและพารามิเตอร์ ตารางคอนทราสต์

พารามิเตอร์ฟังก์ชัน หมวดหมู่หลัก	ปิดเครื่องฟรีผ่าน	ล็อคไฟอัตโนมัติ	หมุนโหมดขับเคลื่อนด้วยปีก	กำลังรีเซ็ตโหมด	ชุดส่งลูกฟรีซิงเกิ้ล
มาตรฐาน	√	√	กำลังคน	กำลังคน	√

ปิดเครื่องฟรีผ่าน





















• ล็อคไฟอัตโนมัติ
• หมุนโหมดขับเคลื่อนด้วยปีก
• กำลังรีเซ็ตโหมด
• ชุดจ่ายฟรีทางเดียว

พารามิเตอร์ทางเทคนิค:

1. แหล่งจ่ายไฟ:AC220±10V, 50Hz

2. อุณหภูมิสภาพแวดล้อมในการทำงาน: －15℃~60℃

3. ญาติ ความชื้น: <95% ไม่หนาแน่น

4. ผ่านความเร็ว: 30 คน/นาที (บัตร IC)

5. มอเตอร์: 0.5NM / 24V (อัตโนมัติ)

6. พอร์ตอินพุต: สัญญาณระดับ _12V หรือความกว้างของพัลส์> สัญญาณพัลส์ DC 12V 100ms

ปัจจุบัน>10mA

8. พอร์ตสื่อสาร: มาตรฐานอุปกรณ์ไฟฟ้า RS 485

9. ความครอบคลุมของการสื่อสาร: ≤1200m

10. วัสดุ: SUS 304 หรือเคลือบผงเหล็กอ่อน

11. น้ำหนัก: ประมาณ 150kg

12. สี: สีใดก็ได้ที่จัดไว้ให้สำหรับ 13 คนที่คุณเลือก

13. ไซต์ที่ใช้ได้: สถานีรถไฟใต้ดิน, ท่าเรือ, จุดท่องเที่ยว, นิทรรศการ, สระว่ายน้ำ, บริเวณที่อยู่อาศัย, การเข้าและออกจากสถานประกอบการ, ยามเกตเวย์, การจัดการค่าใช้จ่าย, การควบคุมการเข้าถึงพิเศษ
